Hur mäter man planheten på bädden på en svarv med spaltbädd?

Att mäta planheten hos bädden på en spaltbäddssvarv är ett kritiskt steg för att säkerställa maskinens precision och prestanda. Som en ledande leverantör av spaltbäddssvarvar förstår vi vikten av att upprätthålla höga kvalitetsstandarder, och noggrann mätning av sängens planhet är kärnan i detta.

Betydelsen av sängens planhet i en Gap Bed-svarv

Bädden på en svarv med springbädd fungerar som grunden på vilken alla andra komponenter är placerade och fungerar. En platt bädd säkerställer att vagnen, bakstycket och andra rörliga delar kan färdas smidigt och exakt längs den längsgående axeln. Varje avvikelse från planhet kan leda till flera problem. Det kan till exempel orsaka felaktigheter i bearbetningen av arbetsstycken, vilket resulterar i dimensionsfel och dålig ytfinish. Dessutom kan ojämn bäddplanhet påskynda slitaget av svarvens komponenter, vilket minskar maskinens totala livslängd och tillförlitlighet.

Metoder för att mäta bäddens planhet

Använda en rak och känselmätare

En av de enklaste och vanligaste metoderna för att mäta planheten i en springbäddssvarvs säng är att använda en rätkant och känselmått.

1. Rengör först bäddytan noggrant för att ta bort skräp, spån eller olja som kan störa mätningen.
2. Placera rätlinjen längs sängens längd i olika positioner. Se till att rakkanten är i full kontakt med sängytan.
3. Sätt in avkännarmått mellan rätkanten och sängen på olika ställen. Kännemåttet ska sitta tätt om det finns ett mellanrum. Genom att mäta tjockleken på avkännarmåttet som kan passa in i springan kan du bestämma mängden avvikelse från planhet.
4. Registrera måtten på flera platser längs sängens längd och bredd. En liten avvikelse (vanligtvis inom några tusendelar av en tum) är acceptabel i de flesta fall, men större avvikelser kräver korrigerande åtgärder.

Denna metod är kostnadseffektiv och enkel att utföra, men den har vissa begränsningar. Det är starkt beroende av operatörens skicklighet och erfarenhet, och det kanske inte kan upptäcka mycket små eller lokala avvikelser exakt.

Använda ett vattenpass

Ett vattenpass kan också användas för att mäta sängens planhet.

1. I likhet med föregående metod, rengör sängytan först.
2. Placera vattenpasset på sängytan i olika riktningar - längsgående och tvärgående. Bubblorna i vattenpasset indikerar ytans lutning.
3. Se till att vattenpasset är placerat på flera punkter längs sängen för att få en heltäckande förståelse för planheten. Om bubblorna är utanför mitten betyder det att ytan vid den punkten inte är jämn, vilket indikerar en avvikelse från planhet.
4. Justera mätpunkterna och registrera avläsningarna. Vissa avancerade vattenpass kan ge digitala avläsningar, som är mer exakta och lättare att dokumentera.

Fördelen med att använda ett vattenpass är att det är relativt enkelt att använda och snabbt kan ge en indikation på sängens allmänna planhet. Det är dock mindre exakt än vissa andra metoder och kanske inte lämpar sig för att upptäcka små avvikelser.

Använda en elektronisk mätanordning

För mer exakta och detaljerade mätningar kan elektroniska mätanordningar som laserinterferometrar eller elektroniska mätare användas.

1. Laserinterferometrar fungerar genom att sända ut en laserstråle på bäddytan. Den reflekterade strålen analyseras sedan för att bestämma ytprofilen. Enheten kan upptäcka mycket små avvikelser i planhet med hög precision.
2. Elektroniska mätare, å andra sidan, använder sensorer för att mäta avståndet mellan mätaren och sängytan. De kan ge digitala avläsningar i realtid och är ofta utrustade med programvara som kan analysera data och generera detaljerade rapporter.
3. När du använder dessa elektroniska enheter, följ noggrant tillverkarens instruktioner för installation, kalibrering och drift. Se till att mätmiljön är stabil, utan vibrationer eller betydande temperaturförändringar, eftersom dessa kan påverka mätningarnas noggrannhet.

Dessa elektroniska metoder är mycket noggranna men är också dyrare jämfört med metoderna med raksträcka och vattenpass. De används vanligtvis i tillverkningsmiljöer med hög precision där högsta noggrannhet krävs.

Inverkan av felaktig bäddplanhet på bearbetningsoperationer

När planheten hos spaltbäddssvarvens bädd inte ligger inom det acceptabla intervallet kan det ha en djupgående inverkan på bearbetningsoperationerna.

1. Vid svarvning kan en ojämn bädd göra att skärverktyget rör sig oregelbundet, vilket resulterar i ojämna diametrar på arbetsstycket. Detta kan vara ett stort problem för applikationer där snäva dimensionstoleranser krävs, såsom vid tillverkning av precisionsaxlar eller växlar.
2. För beläggningsoperationer kan felaktig bäddplanhet leda till ojämn ytfinish på arbetsstycket. Skärverktyget kanske inte kan röra sig smidigt över ytan och lämnar efter sig åsar eller spår.
3. Även gängningsprocessen kan påverkas. Ojämn bäddplanhet kan orsaka felaktiga stigningsmätningar, vilket resulterar i defekta gängor som inte uppfyller de erforderliga specifikationerna.

Korrigerande åtgärder för icke-platta sängar

Om mätresultaten visar att bädden på spaltbäddssvarven inte är platt kan flera korrigerande åtgärder vidtas.

1. Mekanisk justering: Vissa svarvar är utformade med justerbara stöd eller utjämningsfötter. Genom att göra små justeringar av dessa komponenter är det ibland möjligt att korrigera mindre avvikelser i sängens planhet.
2. Skrapning: Skrapning är en traditionell metod för att förbättra sängens planhet. Det innebär att man tar bort små mängder material från de höga punkterna på bäddytan med hjälp av ett skrapverktyg. Denna metod kräver en hög grad av skicklighet och kan vara tidskrävande, men den kan uppnå mycket exakta resultat.
3. Slipning: Vid svårare avvikelser kan slipning av bäddytan vara nödvändig. Detta är en mer aggressiv metod som använder en slipskiva för att ta bort en större mängd material. Det bör dock utföras av en fackman för att säkerställa att rätt ytfinish och planhet uppnås.

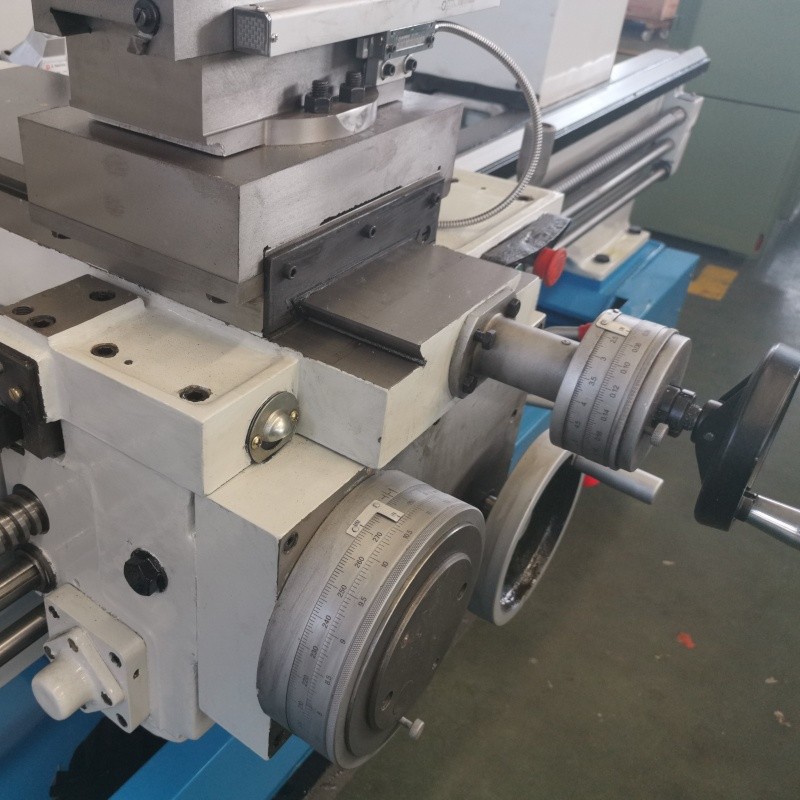

Som leverantör av högkvalitativa svarvar av springsäng, inklusiveGap Bed Engine svarvoch denGap Bed svarv CS6250C, har vi åtagit oss att förse våra kunder med detaljerad information om maskinunderhåll och kvalitetskontroll. Vi förstår att exakt bäddplanhet är avgörande för optimal prestanda hos våra svarvar.

Om du är intresserad av att köpa en mellansängssvarv eller har några frågor om mätning och korrigering av sängens planhet uppmanar vi dig att kontakta oss. Vårt team av experter är redo att hjälpa dig med dina specifika behov och hjälpa dig att göra rätt val för dina bearbetningsoperationer.
