När det gäller att välja en CNC-svarvchuck för en specifik svarvmodell finns det många faktorer att ta hänsyn till. Som en pålitlig leverantör av CNC-svarvchuckar förstår vi krångligheterna i denna beslutsprocess. I det här blogginlägget guidar vi dig genom de viktigaste övervägandena för att säkerställa att du gör rätt val.
Kompatibilitet med svarvmodellen

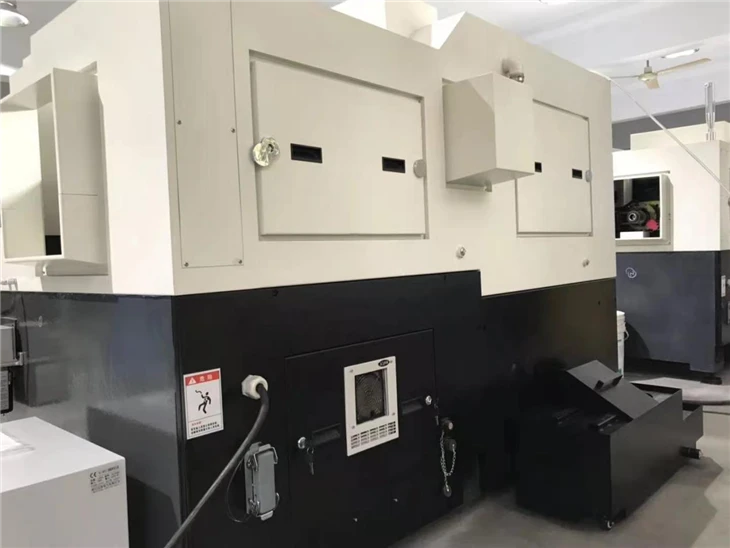

Det första och mest avgörande steget för att välja en CNC-svarvchuck är att säkerställa dess kompatibilitet med din specifika svarvmodell. Olika svarvar har olika spindelstorlekar, noskonfigurationer och monteringsgränssnitt. Till exempel, aSvarvfräsmaskin Combo 3 i 1kan kräva en chuck som kan hantera de kombinerade funktionerna svarvning och fräsning, medan enSwiss Turn Lathehar unika krav på grund av dess precisionsbearbetningsförmåga.
När du kontrollerar kompatibiliteten måste du titta på spindelnostypen. Vanliga spindelnostyper inkluderar A - typ, C - typ och D - typ. Varje typ har specifika dimensioner och avsmalnande vinklar. Du måste matcha chuckens monteringskonfiguration med spindelnosen på din svarv. Till exempel, om din svarv har en A - 2 spindelnos, bör du välja en chuck som är designad för att passa en A - 2 spindelnos.
En annan aspekt att tänka på är chuckdiametern. Chuckens diameter bör vara lämplig för storleken på de arbetsstycken du ska bearbeta. En större chuck kan ta emot större arbetsstycken, men den kan också lägga mer vikt och tröghet till svarven, vilket potentiellt påverkar dess prestanda. Å andra sidan kanske en för liten chuck inte kan hålla fast arbetsstycket säkert.
Arbetsstyckeskrav
Arten av dina arbetsstycken spelar en viktig roll vid val av chuck. Tänk på formen, storleken och materialet på arbetsstyckena. Om du arbetar med runda arbetsstycken är en trekäftschuck ofta ett populärt val. Trekäftchuckar är självcentrerande, vilket innebär att de snabbt och exakt kan centrera runda arbetsstycken. De är lämpliga för högvolymproduktion av runda delar.
För oregelbundet formade arbetsstycken kan en chuck med fyra käftar vara lämpligare. Fyra käftchuckar möjliggör oberoende justering av varje käft, vilket gör att du kan greppa arbetsstycken med komplexa former. Men att sätta upp en chuck med fyra käftar kräver mer tid och skicklighet jämfört med en chuck med tre käftar.
Arbetsstyckets material har också betydelse. Om du bearbetar hårda material som stål behöver du en chuck med tillräcklig greppkraft för att förhindra att arbetsstycket glider under skärning. När man däremot arbetar med mjukare material som aluminium eller plast kan en chuck med mindre greppkraft vara tillräcklig, eftersom överdriven kraft kan skada arbetsstycket.
Precision och noggrannhet
Precision är avgörande vid CNC-bearbetning. En högprecisionschuck kan säkerställa att dina arbetsstycken bearbetas till de toleranser som krävs. Leta efter chuckar som är tillverkade med snäva toleranser i sina komponenter. Chuckens koncentricitet är en kritisk faktor. Koncentricitet avser hur nära chuckens käftar kan centrera arbetsstycket med avseende på spindelaxeln. En chuck med god koncentricitet kommer att minimera utloppet, vilket är avvikelsen mellan arbetsstyckets rotation från en perfekt cirkel.
Noggrannheten är också relaterad till chuckens repeterbarhet. En repeterbar chuck kan konsekvent hålla arbetsstycken i samma position, vilket är avgörande för att producera flera identiska delar. När du väljer en chuck, fråga om dess repeterbarhetsspecifikationer. Vissa högkvalitativa chuckar kan uppnå repeterbarhet inom några tusendelar av en tum.
Gripkraft
Gripkraften hos en chuck bestäms av flera faktorer, inklusive utformningen av chucken, typen av aktivering (manuell, hydraulisk eller pneumatisk) och käftarnas tillstånd. Hydrauliska och pneumatiska chuckar erbjuder generellt högre greppkrafter jämfört med manuella chuckar. Detta beror på att de använder vätske- eller lufttryck för att aktivera käftarna, vilket kan generera mer kraft än mänskligt manövrerade mekanismer.
Den lämpliga gripkraften beror dock på bearbetningsoperationen. För lätta arbetsmoment, såsom efterbehandling av snitt, kan en lägre greppkraft vara tillräcklig. Men för tunga arbeten, som grovsvarvning av arbetsstycken med stor diameter, är en chuck med högt grepp nödvändig för att förhindra att arbetsstycket rör sig under skärning.
Buller och vibrationer
Buller och vibrationer kan ha en negativ inverkan på både bearbetningsprocessen och livslängden för chucken och svarven. En väldesignad chuck kan hjälpa till att minska buller och vibrationer. Leta efter chuckar med funktioner som balanserad konstruktion och högkvalitativa lager. En balanserad chuck roterar mjukt, vilket minimerar vibrationer som kan orsaka dålig ytfinish på arbetsstycket och för tidigt slitage på chuck- och svarvkomponenterna.
Vibrationer kan också reduceras genom att använda lämpliga klämtekniker. Om du till exempel använder mjuka käftar som är speciellt utformade för ditt arbetsstycke kan hjälpa till att fördela greppkraften jämnt, vilket minskar risken för vibrationer.
Kostnad - effektivitet
Även om det är viktigt att investera i en högkvalitativ chuck, måste du också tänka på kostnadseffektiviteten. Jämför priserna på olika chuckar från olika tillverkare. Tänk på att den initiala kostnaden inte är den enda faktorn att ta hänsyn till. Du bör också titta på de långsiktiga kostnaderna, såsom underhåll och reservdelar.
En dyrare chuck kan ha bättre hållbarhet och prestanda, vilket kan resultera i lägre långsiktiga kostnader på grund av färre haverier och mindre frekventa byten. Men om dina bearbetningskrav är relativt enkla och du har en snäv budget, kan en mer prisvärd chuck fortfarande uppfylla dina behov.
Aktiveringstyp
Det finns tre huvudtyper av chuckmanövrering: manuell, hydraulisk och pneumatisk. Manuella chuckar är det mest grundläggande och kostnadseffektiva alternativet. De manövreras för hand, vanligtvis med en chucknyckel. Manuella chuckar är lämpliga för småskaliga bearbetningsoperationer där skärkrafterna är relativt låga och operatören har tid att justera chucken manuellt.
Hydrauliska chuckar använder hydrauliskt tryck för att aktivera käftarna. De erbjuder höga greppkrafter och kan snabbt och enkelt kontrolleras. Hydrauliska chuckar används ofta i produktionsmiljöer med stora volymer där snabb och konsekvent chuckning krävs.
Pneumatiska chuckar, å andra sidan, använder tryckluft för att aktivera käftarna. De liknar hydrauliska chuckar när det gäller hastighet och användarvänlighet, men de erbjuder generellt lägre greppkrafter. Pneumatiska chuckar är ett bra val för applikationer där vikt och kostnad är viktiga överväganden.
Varumärkes rykte och support
När du köper en CNC-svarvchuck är det viktigt att ta hänsyn till varumärkets rykte. Leta efter tillverkare med bevisad erfarenhet av att producera högkvalitativa chuckar. Ett välrenommerat varumärke är mer benäget att erbjuda pålitliga produkter och bra kundsupport.
Bra kundsupport inkluderar teknisk assistans, underhållsrådgivning och leverans av reservdelar. Om du stöter på några problem med chucken kan du spara tid och pengar med tillgång till kunnig supportpersonal.
Slutsats
Att välja rätt CNC-svarvchuck för en specifik svarvmodell är en komplex process som kräver noggrant övervägande av flera faktorer. Kompatibilitet med svarven, krav på arbetsstycket, precision, greppkraft, buller och vibrationer, kostnadseffektivitet, aktiveringstyp och varumärkesrykte är alla viktiga aspekter att tänka på.
Som leverantör av CNC-svarvchuckar är vi angelägna om att hjälpa dig att göra det bästa valet för dina bearbetningsbehov. Vårt team av experter kan ge dig djupgående produktinformation och teknisk support. Om du är intresserad av att lära dig mer om våra CNC-svarvchuckar eller om du behöver hjälp med att välja rätt chuck för dinFanuc svarveller andra svarvmodeller uppmanar vi dig att ta kontakt med oss för vidare diskussion och upphandlingsförhandlingar.
Referenser
- "CNC Machining Handbook", industripublikationer
- Tillverkarnas produktmanualer och tekniska specifikationer för CNC-svarvchuckar och svarvar.
