Vertikal CNC-svarvmaskin

Vertikal CNC-svarvmaskintillverkare för stordiameter och tunga svarvapplikationer

Zhongxin vertikala CNC-svarvar (VTLs) är precisions-konstruerade för att bearbeta tunga och asymmetriska komponenter med stor-diameter där skärstyvhet, termisk stabilitet och lastkapacitet är avgörande. Våra lösningar för vertikalsvarvning utnyttjar strukturer med hög-styvhet och avancerad drivteknik för att hjälpa globala industriella köpare att maximera produktiviteten samtidigt som de minskar driftskostnaderna per del.

Varför välja Zhongxin vertikala CNC-svarvar?

01.

FEA-Optimerad strukturell styvhet:

Kraftiga-Mehanite gjutjärnssängar som genomgår termisk spänningsavlastning förhindrar distorsion, vilket säkerställer vibrationsfri -fri svängning under högt-vridmoment.

02.

Tier-1 globala kärnkomponenter:

Utrustad med premiumspindlar, NSK- eller SKF-precisionslager och linjära THK- eller PMI-styrbanor för att säkerställa hög rotationsnoggrannhet (inom 0,005 mm).

03.

Flexibel CNC- och automationsintegration:

Fabriksintegrerade -CNC-system från Fanuc, Siemens eller Mitsubishi tillsammans med hydrauliska torn och valfria robotarmar.

04.

Nyckelfärdig exportsupport och service:

Komplett export-stål-ram sjöduglig förpackning, fullständig fabriksinspektionsdokumentation, 24/7 fjärrdiagnostik och 48-timmars global leverans av reservdelar.

Tekniska specifikationer

Specifikation	Detaljer
Maskintyp	Vertikal CNC-svarvmaskin
Spindelorientering	Vertikal
CNC styrsystem	Fanuc / Siemens / Mitsubishi / Anpassad
Maximal vriddiameter	800 mm - 6000 mm
Maximal arbetsstyckeshöjd	600 mm - 3000 mm
Maximal vikt för arbetsstycket	1 ton - 80 ton
Tabellens diameter	Anpassad efter maskinmodell
Spindelmotoreffekt	Anpassad efter bearbetningskrav
Spindelmoment	Anpassad
CNC-axelkonfiguration	2 Axis / 3 Axis / Multi-axis
Verktygssystem	Hydrauliskt torn / Servo torn
Positioneringsnoggrannhet	Enligt maskinkonfiguration
Maskinens struktur	Kraftig gjutjärnsstruktur

Viktiga tekniska funktioner

Vibration-Dämpningsstruktur:

Symmetrisk pelarkonstruktion av- gjutjärn absorberar skärkrafter och bibehåller termisk stabilitet under långa bearbetningscykler.

Spindelsystem med högt-vridmoment:

Fler-stegs hydrauliska hastighetsändringar eller hög-växelströmsspindelmotorer levererar kontinuerligt högt vridmoment vid låga varvtal för tung grovbearbetning.

Mångsidiga CNC-kontroller:

Standardiserad med branschledande-CNC-plattformar inklusive Fanuc, Siemens eller Mitsubishi.

Optimalt gravitationschipsflöde:

Spån och kylvätska faller direkt bort från skärzonen in i den nedre spåntransportören, vilket förlänger verktygsskärets livslängd och förhindrar om-skärning av spån.

Industriapplikation

Vind och förnybar energi:

Vindkraftverksnav, lagerhus, stigningsringar

Industriella ventiler och vätskekontroll:

Tunga ventilkroppar, flänsar, tryckkärlskomponenter

Fordon och kommersiella fordon:

Bromsskivor, svänghjul, hjulnav, differentialhus

Anläggnings- och gruvmaskiner:

Kugghjulsämnen, svängkransar, stora hydraulcylindrar

Maskintyper

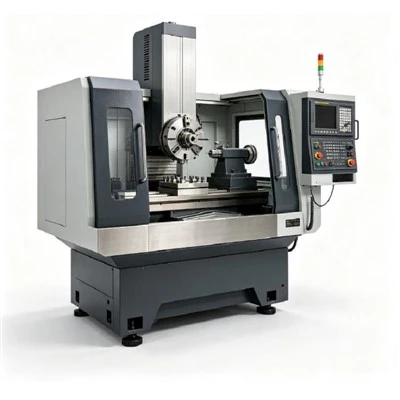

Vertikal CNC-svarv med enkel-kolumn:

Kompakt fotavtryck konstruerad för medelstora-till-stora cirkulära delar som bromsskivor, svänghjul och standardrörflänsar.

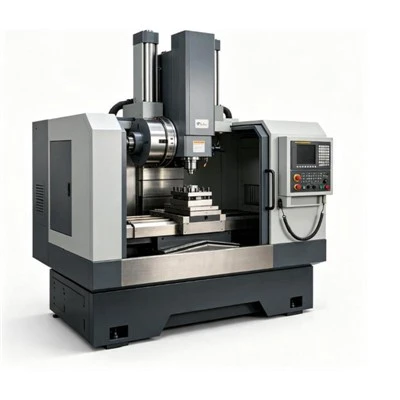

Dubbel-kolonn vertikal CNC-svarv:

Tvärbalksbrostruktur som ger maximal strukturell styvhet för kraftfull-genereringsutrustning, stora ventilkroppar och ringväxlar med stor-diameter.

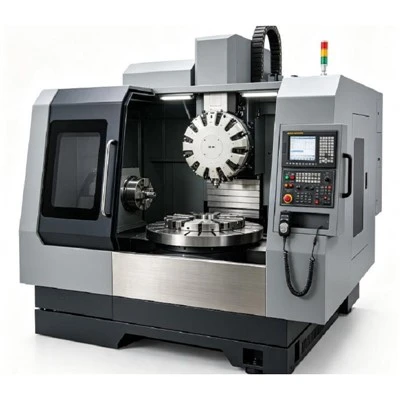

Tung-Vertikal CNC-svarv:

Förstärkta bäddgjutgods och spindlar med högt-vridmoment, byggda för extrema spånavlägsningshastigheter- i hårdsvarvning av legerat stål.

CNC vertikalt svarvcenter (VTC med levande verktyg):

Kombinerar C-axelns spindelpositionering med levande verktyg för att hantera svarvning, fräsning, borrning och gängning i en enda uppsättning.

Kärnkomponenter

Maskinbädd och kolumn:

Termo-symmetriskt utformad Meehanite-gjuten ram, spänning-avlastad via dubbelglödgning för att garantera permanent geometrisk stabilitet.

Spindelmontering:

Ultra-precision NN30-serien med dubbla-radiga rullager parade med vinkelkontaktaxiallager, vilket ger hög radiell lastkapacitet och löpnoggrannhet inom 0,005 mm.

Torn och verktygssystem:

Hydrauliskt indexeringstorn med hög-styvhet med krökt kopplingsklämning för repeterbar positionsnoggrannhet under kraftiga avbrutna skärningar.

Styrbanor och kulskruvar:

Induktions-härdade och slipade lådstyrbanor med Turcite-B anti-friktionsfoder, driven av för-förladdade C3-klassade precisionskulskruvar.

Teknisk anpassningsförmåga

Vi anpassar VTL-konfigurationer kring specifika arbetsflöden för köpartillverkning:
Dimensionsmatchning:Spindelrörelse, chuckstorlek, bordsdiameter och pelarhöjd anpassade till detaljens geometri.
Processoptimering:Specialverktygsblock,-högtryckskylvätska genom verktyget (20 till 70 bar) och integrerade verktygsställare.
Automationsuppgraderingar:Automatiska pallväxlare, gränssnitt för lastning/avlastning av robotarmar och mätsystem efter-process.

Kvalitetssäkring

För att säkerställa sömlös installation och långsiktig-tillförlitlighet utomlands genomgår varje Zhongxin-maskin rigorösa inspektioner före-försändning:

Laserinterferometerkalibrering:

Verifierar axelpositionering och repeterbarhet över hela färdavstånd.

24-timmars kontinuerlig tomgångskörning:

Testar spindelstabilitet, temperaturökning och elektriska system.

Dynamiskt skärtest:

Validerar skärkraft, ytfinish och bearbetningsnoggrannhet före godkännande.

Överensstämmelsestandarder:

Tillverkad enligt ISO 9001 kvalitetsledning och CE-riktlinjer för överensstämmelse.

Exportförpackning och internationell logistik

Zhongxin garanterar säker havs- och landtransport för överdimensionerade industrimaskiner:

Anti-Rostskydd:

Komplett maskinbeläggning med kraftig-anti-rostolja och ånga-korrosionsinhibitorfilm (VCI).

Förseglad förpackning:

Fler-vattentät omslag innesluten i en vakuum-förseglad barriärpåse.

Strukturell fraktram:

Fastskruvad på en tung-stålplatta innesluten i en exportlåda av helt trä (fri gasning).

Exportera dokumentation:

Komplett tullöverensstämmelsepaket inklusive kommersiell faktura, packlista, CE-certifikat och ursprungscertifikat (CO).

Garanti och teknisk support efter-försäljning

Garantiperiod:

18 månaders omfattande garanti som täcker alla huvudmaskinkomponenter och CNC-system.

Teknisk assistans:

24/7 fjärrdiagnostik för video och teknisk support online.

Global on{0}}tjänst på webbplatsen:

Utsändning på-begäran av kvalificerade fältingenjörer för maskininstallation, driftsättning och operatörsutbildning.

Reservdelsgaranti:

Strategisk inventering av kärnersättningsdelar som skickas globalt inom 48 till 72 timmar via expressflygfrakt.

Vårt certifikat

ISO9001, ISO14001, ISO45001, CE, EAC, CMS, GSP, BV, SGS, ERP, TUV

FAQ

F: Vilken arbetsstyckesinformation behövs för en korrekt offert?

S: Ange delritningar (eller max. diameter, höjd och vikt), materialspecifikationer, noggrannhetstoleranser och uppskattad produktionsvolym.

F: Hur stödjer du installation och underhåll utomlands?

S: Vi tillhandahåller kompletta grundplaner och fjärrvideovägledning för installation. Teknisk support på-platsen är också tillgänglig på begäran.

F: Vad är den typiska ledtiden för en anpassad vertikal CNC-svarv?

S: Ledtiden varierar mellan 45 och 90 dagar beroende på maskinstorlek, kolumnstruktur och specifika verktygs-/automatiseringsanpassningar.

Begär din skräddarsydda vertikala CNC-svarvlösning

Samarbeta med Zhongxin för pålitliga, tunga-svarvmaskiner med teknisk support.
Skicka in dina delritningar, materialspecifikationer och produktionsmål idag för att få ett komplett tekniskt förslag, maskinkonfigurationsalternativ och en direkt tillverkaroffert från vårt ingenjörsteam.
