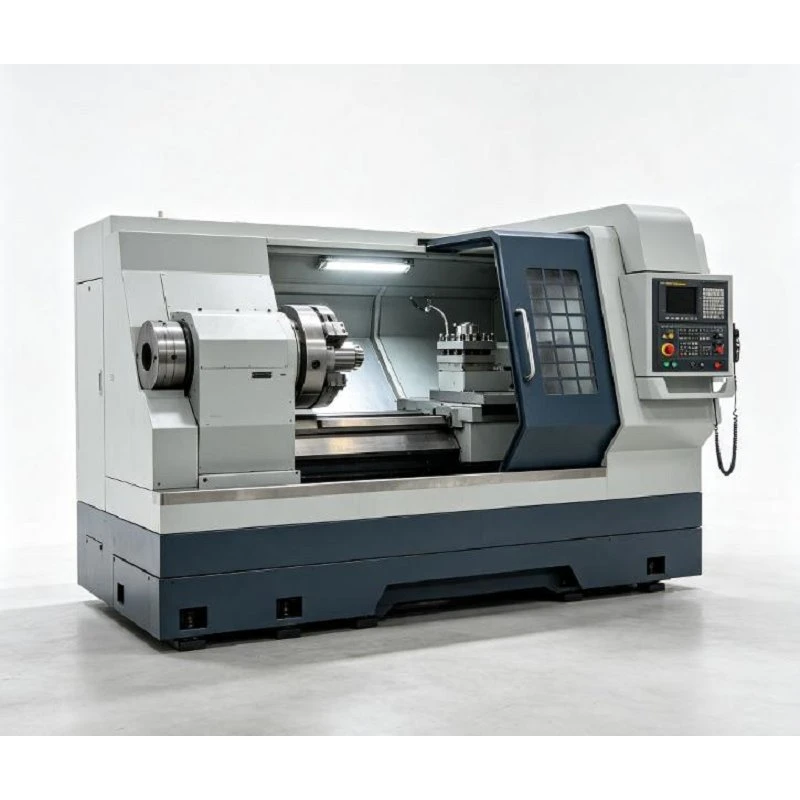

Stort CNC-svarvcenter

Stort CNC-svarvcenter är byggt för globala tillverkare som kräver högt vridmoment, hög belastningskapacitet för arbetsstycket och bibehållen dimensionsstabilitet. Den här maskinen är utformad för att bearbeta axlar med stor-diameter, tunga flänsar, långa cylindrar och industriella rullar, och eliminerar skrammel och strukturell avböjning under djupa-skurna, tunga-grovbearbetningar av stål, rostfritt stål, legerat stål och gjutjärn.

Skicka förfrågan

produkt introduktion

Tekniska specifikationer

Punkt	Specifikation
Maskintyp	Stort CNC-svarvcenter
Maximal sväng över sängen	800–2000 mm
Maximal vriddiameter	600–1600 mm
Maximal svänglängd	1000–6000 mm
Spindelhålets diameter	80–260 mm
Spindelhastighetsområde	5–800 rpm
Spindelmotoreffekt	22–75 kW
Maximalt spindelmoment	Anpassad
X Axis Travel	400–1200 mm
Z Axis Travel	1000–6000 mm
Typ av styrbana	Härdad styrbana / linjär styrbana
CNC-styrenhet	FANUC / Siemens / Mitsubishi
Verktygssystem	Hydrauliskt torn / Servo torn
Maximal arbetsstyckesvikt	Anpassad
Lämpliga material	Stål, rostfritt stål, legerat stål, gjutjärn

Viktiga fördelar

Förbättrad styvhet:Kraftig-bäddstruktur minskar pladder och dämpar vibrationer under kraftig grovbearbetning.
Överlägset lågt-vridmoment:Hög-spindelsystem optimerar materialavlägsnande för tuffa legeringar och smidesdelar.
Utökat arbetskuvert:Rymmer svarvdiametrar upp till 1 600 mm och längdalternativ upp till 6 000 mm.
Tung lastkapacitet:Designad för att stödja fler-ton arbetsstycken utan strukturell avböjning.
Anpassningsbara konfigurationer:Flexibla val av CNC-kontroller, torn, styrsystem och stadiga stöd.

Industriapplikationer

Olje- och gasutrustning:Ventilkroppar, gängor för borrkrage, kopplingar för stigare.
Energimaskiner:Vindturbinrotoraxlar, generatorrotorer, turbinhöljen.
Skeppsbyggnad och marin:Propelleraxlar, roderstockar, akterrörsbussningar.
Tunga maskiner och gruvdrift:Grävmaskinstappaxlar, krossaxlar, valsar.

Huvudsakliga strukturella sammansättningar och delsystem

Säng- och boxguider:Härdade och slipade lådvägar (Turcite-B-belagda) eller linjära styrbanor med hög-belastning säkerställer hög styvhet, låg friktion och lång-nötningsbeständighet.
Bakaxelmontering:Kraftig-programmerbar eller hydraulisk bakdel med inbyggt-livcenter för att stödja tunga, långa-arbetsstycken.
Verktygssystem:Heavy-duty 8/12-stations hydrauliska revolver eller servotorn som accepterar verktyg med stora skaft (32x32 mm eller större) för skärning med hög kraft.

CNC-styrintegration:För-konfigurerad med industriella-kontroller med dynamisk grafik, anpassade makron och tonhöjdsfelkompensation.

Maskinval och konfigurationsguide

För att välja rätt maskinkonfiguration, beakta följande arbetsstyckesparametrar:
Stor diameter svarvning:Välj större gungkapacitet och bredare sängavstånd.
Tung arbetsstyckesvikt:Välj härdade lådstyrbanor, tailstock och förstärkt bäddstruktur.
Långaxelbearbetning:Förläng Z-axelns rörelse och integrera hydrauliska stabila stöd (stängd/öppen typ).
Hög-volymproduktion:Lägg till levande verktyg, automatiska spåntransportörer och under-processer.

Stort CNC-svarvcenter jämfört med standardsvarv

Jämförelsefunktion	Stort CNC-svarvcenter	Standard CNC-svarv
Arbetsstyckets diameter	Upp till 1,600+ mm	Vanligtvis < 500 mm
Arbetsstyckets vikt	Kapacitet för flera-ton	Begränsad lastkapacitet
Kapningsförmåga	Tungt skärdjup-av-skär (DOC) på tuffa legeringar	Lätt till medelsvarvning
Sängstruktur	Förstärkt HT300 gjutjärn	Standard gjuten ram
Målsektor	Olja och gas, energi, marin, gruvdrift	Allmän lätttillverkning

Valfria tillbehör och anpassning

Spindeluppgraderingar: Spännande verktygsrevolver (C-axel) för fräs-/borroperationer.
Arbetshållning: 3-manuella chuckar med 3 käftar/4 käftar, kraftiga hydraulchuckar, specialanpassade fixturer på frontplattan.
Hjälputrustning:
Hydraulisk automatisk-centrerad stabil vila
Automatisk spåntransportör av kedje-typ
Verktygsinställningssond
Kylvätskesystem med högt-tryck (20–70 bar)

Efter-försäljning och teknisk support

12 månaders global garanti på huvudkomponenter.
Engelsk teknisk dokumentation, kopplingsscheman och manuella uppsättningar.
Fjärrstyrd PLC-diagnos och online teknisk assistans inom 24 timmar.
Idrifttagning på-plats och operatörsutbildning tillgänglig på begäran.

FAQ

F: Vilka typer av komponenter är bäst lämpade för detta stora CNC-svarvcenter?

S: Den är konstruerad för tunga, stora-diameter eller långa komponenter inklusive marina axlar, vindkraftsrotorer, tunga flänsar, hydraulcylindrar och oljefältsventiler som kräver djup metallborttagning.

F: Hur väljer jag rätt maskinkonfiguration för min produktionslinje?

S: Valet beror på ditt maximala arbetsstyckessvängning, längd, totalvikt, materialhårdhet och nödvändiga processer (endast svarvning kontra svarvning + fräsning med spänningsförande verktyg). Genom att tillhandahålla dina komponent-CAD-ritningar kan våra ingenjörer rekommendera den optimala konfigurationen.

F: Kan maskinen anpassas till icke-standardmått?

A: Ja. Spindelhålets diameter, bäddbredd, svarvlängd, chucktyp och verktygssystem kan skräddarsys enligt dina specifika bearbetningskrav.

F: Vilken teknisk dokumentation och tjänster efter-köp ingår?

S: Varje exportmaskin inkluderar kompletta engelska manualer, parameterblad, grundritningar och testcertifikat. Vi erbjuder 1-års garantitäckning, snabb leverans av reservdelar och teknisk support på distans eller utomlands.
